風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的很佳配套件。
【產品名稱】：FUB風道橡膠補償器
【產品別名】：橡膠補償器、風道補償器
【產品規格】：【DN800mm-DN3200mm】
【產品】：
【適用范圍】：【排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備】
【產品材質】：橡膠.
【產品顏色】：藍色，可根據客戶要求調色.
【工作環境】：高溫管道
在線咨詢
購買熱線： 021-622-00727
1、具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的消除各種管道安裝連接時產生的多向誤差。
2、具有優越的吸聲隔震功能，能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。
3、無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、具有較高耐熱和耐腐蝕性能，永不生銹，減少維修費用。
5、具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。
1.補償吸收管道軸向、橫向、角向熱變形。
2.波紋補償器具有較大的伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。
川東北高含硫項目(川東北項目)羅家寨氣田凈化廠~列裝置于2016年1月25日產出合格商品氣并投產，標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
川東北項目地跨四川省和重慶市，占地面積超過800平方公里。中國石油天然氣集團公司持有51%的參與權益，優尼科東海有限公司持有49%的參與權益并擔任作業者。
川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業，建成3個井場，具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
上海駱盈生產的風道橡膠補償器由橡膠復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的很佳配套件。
該產品繼~列裝置投產后，第二、三列裝置將陸續投產，實現羅家寨氣田全面達產。
請點擊圖片看大圖

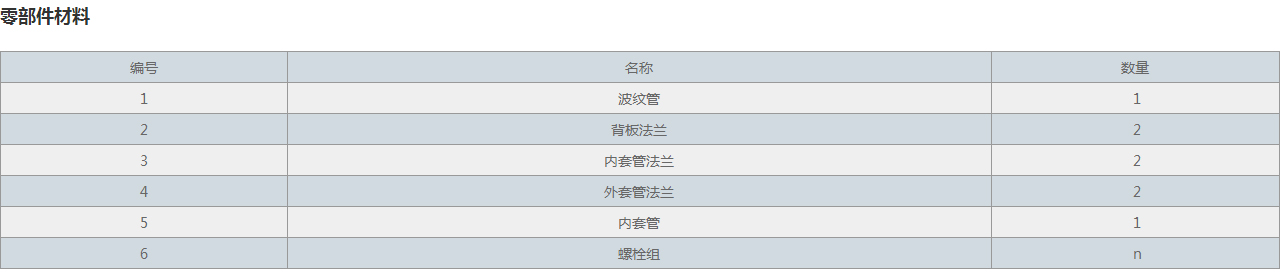

| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 1 |
| 2 | 背板法蘭 | 2 |
| 3 | 內套管法蘭 | 2 |
| 4 | 外套管法蘭 | 2 |
| 5 | 內套管 | 1 |
| 6 | 螺栓組 | n |
請點擊圖片看大圖

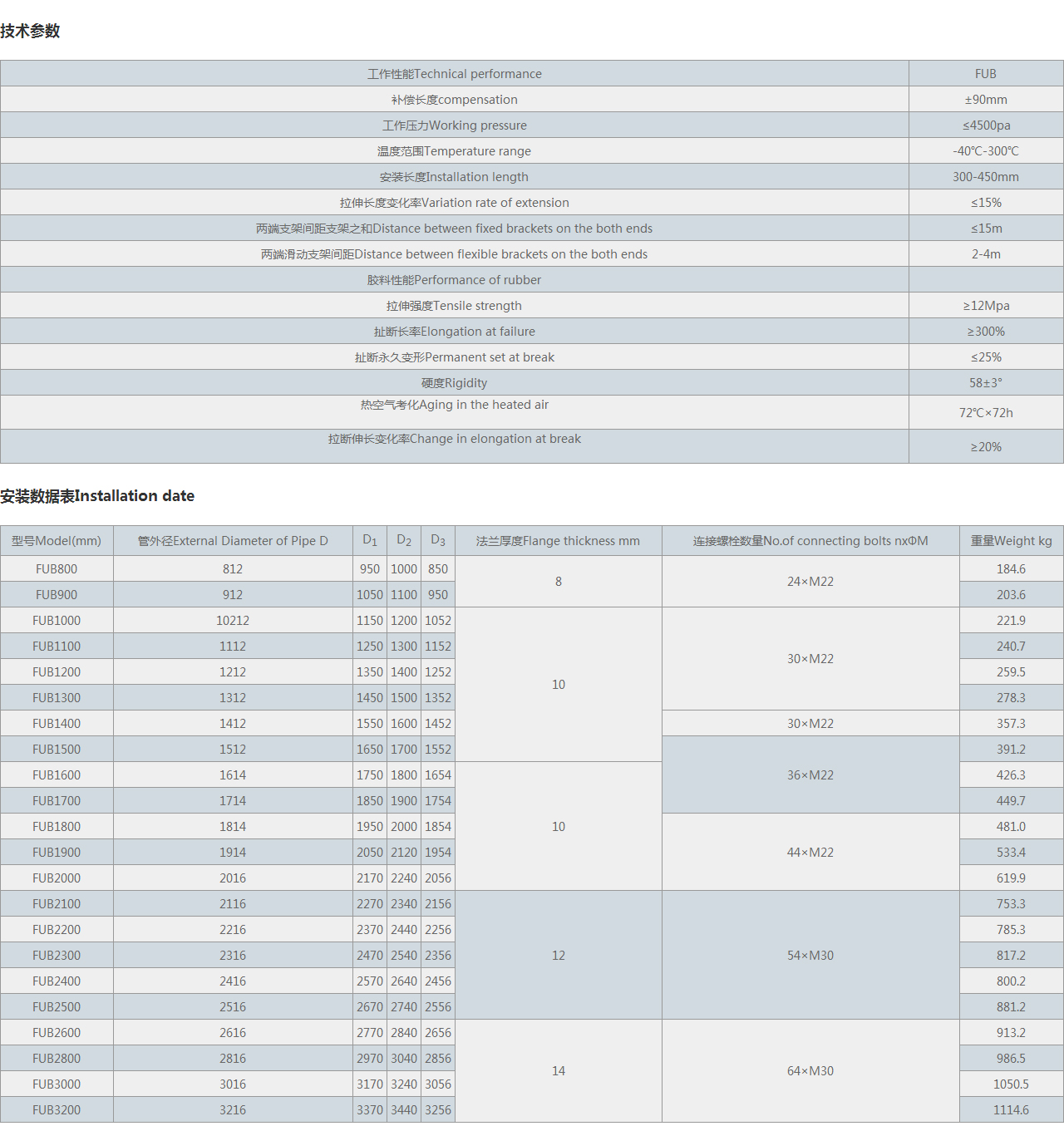

| 工作性能Technical performance | FUB |
| 補償長度compensation | ±90mm |
| 工作壓力Working pressure | ≤4500pa |
| 溫度范圍Temperature range | -40℃-300℃ |
| 安裝長度Installation length | 300-450mm |
| 拉伸長度變化率Variation rate of extension | ≤15% |
| 兩端支架間距支架之和Distance between fixed brackets on the both ends | ≤15m |
| 兩端滑動支架間距Distance between flexible brackets on the both ends | 2-4m |
| 膠料性能Performance of rubber | |
| 拉伸強度Tensile strength | ≥12Mpa |
| 扯斷長率Elongation at failure | ≥300% |
| 扯斷長久變形Permanent set at break | ≤25% |
| 硬度Rigidity | 58±3° |
|
熱空氣考化Aging in the heated air
|
72℃×72h |
|
拉斷伸長變化率Change in elongation at break
|
≥20% |
| 型號Model(mm) |
管外徑External Diameter of Pipe D |
D1 | D2 | D3 | 法蘭厚度Flange thickness mm | 連接螺栓數量No.of connecting bolts nxФM | 重量Weight kg |
| FUB800 | 812 | 950 | 1000 | 850 | 8 | 24×M22 | 184.6 |
| FUB900 | 912 | 1050 | 1100 | 950 | 203.6 | ||
| FUB1000 | 10212 | 1150 | 1200 | 1052 | 10 | 30×M22 | 221.9 |
| FUB1100 | 1112 | 1250 | 1300 | 1152 | 240.7 | ||
| FUB1200 | 1212 | 1350 | 1400 | 1252 | 259.5 | ||
| FUB1300 | 1312 | 1450 | 1500 | 1352 | 278.3 | ||
| FUB1400 | 1412 | 1550 | 1600 | 1452 | 30×M22 | 357.3 | |
| FUB1500 | 1512 | 1650 | 1700 | 1552 | 36×M22 | 391.2 | |
| FUB1600 | 1614 | 1750 | 1800 | 1654 | 10 | 426.3 | |
| FUB1700 | 1714 | 1850 | 1900 | 1754 | 449.7 | ||
| FUB1800 | 1814 | 1950 | 2000 | 1854 | 44×M22 | 481.0 | |
| FUB1900 | 1914 | 2050 | 2120 | 1954 | 533.4 | ||
| FUB2000 | 2016 | 2170 | 2240 | 2056 | 619.9 | ||
| FUB2100 | 2116 | 2270 | 2340 | 2156 | 12 | 54×M30 | 753.3 |
| FUB2200 | 2216 | 2370 | 2440 | 2256 | 785.3 | ||
| FUB2300 | 2316 | 2470 | 2540 | 2356 | 817.2 | ||
| FUB2400 | 2416 | 2570 | 2640 | 2456 | 800.2 | ||
| FUB2500 | 2516 | 2670 | 2740 | 2556 | 881.2 | ||
| FUB2600 | 2616 | 2770 | 2840 | 2656 | 14 | 64×M30 | 913.2 |
| FUB2800 | 2816 | 2970 | 3040 | 2856 | 986.5 | ||
| FUB3000 | 3016 | 3170 | 3240 | 3056 | 1050.5 | ||
| FUB3200 | 3216 | 3370 | 3440 | 3256 | 1114.6 |
專業制造、專業服務，駱盈為你創造更多價值 !
不斷提升服務質量，精益求精，“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此駱盈做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求，寬度超過標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務
1、守信合同，保證及時供貨，隨時保持與客戶聯系
2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，共同提高駱盈的產品質量與服務質量。
1、客戶采購清單請傳真至 021-64207088 E-mail：luoying@luoyingsh.com，或來電咨詢 021-62212627。
2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
