021-622-00727

JDZ型軸向內壓式波紋補償器習慣上也叫減震式波紋補償器,波紋管,膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。軸向內壓式波紋補償器屬于一種補償元件。JDZ型軸向內壓波紋補償器主要用于補償軸向位移,具有補償角位移的能力,但一般不應用它來補償角位移。

【產品名稱】:JDZ型軸向內壓式波紋補償器

【產品別名】:通用型波紋補償器、波紋補償器

【產品規格】:【DN32mm-DN1000mm】

【產品壓力】:0.6-2.5MPa

【產品】:

【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

【產品顏色】:藍色,可根據客戶要求調色.

【工作溫度】:-40度至80度

  • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
  • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
  • 交貨快捷:好生產流水線,充足的備貨,縮短了交貨期!

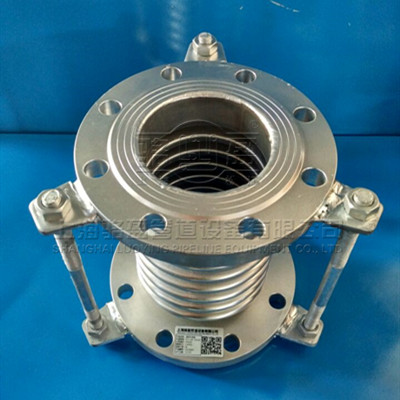

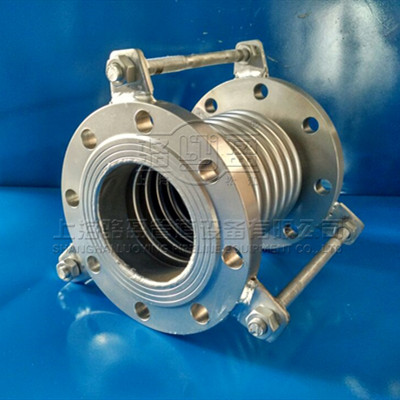

  • JDZ軸向內壓式波紋補償器
  • JDZ軸向內壓式波紋補償器
  • JDZ軸向內壓式波紋補償器

在線咨詢

購買熱線: 021-622-00727

產品優勢

本產品利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償,補償量大,彈性好,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。

1.補償吸收管道軸向、橫向、角向熱變形。

2. 波紋補償器伸縮量,方便閥門管道的安裝與拆卸。

3.吸收設備振動,減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

產品特點

JDZ型內壓式波紋補償器對支座作用力的計算:
內壓推力:F=100·P·A     軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y        彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ      合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm X:軸向實際位移量mm
Ky:橫向剛度N/mm Y:橫向實際位移量mm
Kθ:角向剛度N·m/度          θ :角向實際位移量度
P:工作壓力MPa A:波紋管有效面積cm2(查樣本)
L:補償器中點至支座的距離m

JDZ型軸向內壓式波紋補償器應用舉例:
某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度300°C,環境很低溫度-10°C,補償器安裝溫度20°C,根據管道布局(如圖),需安裝一內壓式波紋補償器,用以補償軸向位移X=32mm,橫向位移Y=2.8mm,角向位移θ=1.8度,已知L=4m,補償器疲勞破壞次數按15000次考慮,試計算支座A的受力。

典型案例

上海駱盈向武威熱電1號機組鍋爐鋼架供應軸內壓補償器

甘肅電投武威熱電聯產機組工程1號機組鍋爐鋼架安裝項目開工,標志該廠1號機組從土建項目轉入設備安裝階段。
甘肅電投武威熱電聯產機組工程是甘肅省十二五 能源發展重點項目,總投資31.8億元,設計安裝兩臺裝機35萬千瓦國產超臨界燃煤空冷熱電機組,年設計發電量35億千瓦時、供熱1751萬平方米。采用國內技術領先的超臨界參數、一次中間再熱、空冷供熱機組和雙室雙列五電場靜電除塵器,同步安裝石灰石-石膏濕法 煙氣脫硫裝置和煙氣脫硝裝置,工程總占地面積614.38畝。2014年3月28日獲得~發改委核準。
上海駱盈軸內壓補償器利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。JDZ型軸向內壓式波紋補償器利用自身的主要彈性元件波紋管的伸縮和偏移來進行對管道線路的位移補償,補償量大,彈性好,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣等介質。

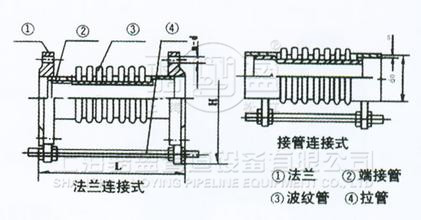

產品示意圖

軸向內壓式波紋補償器

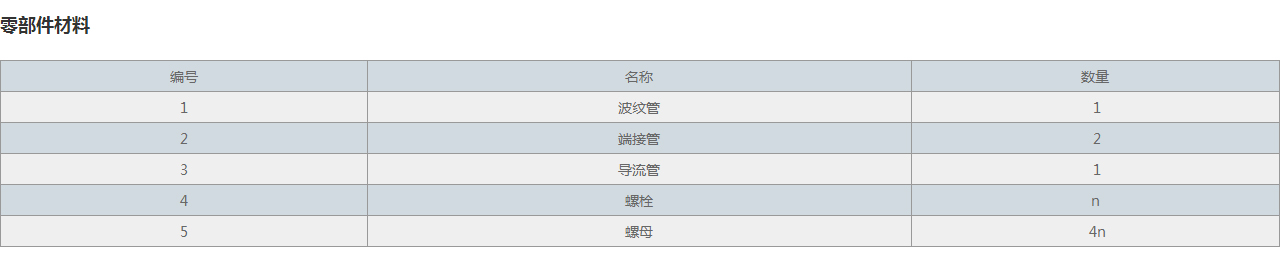

零部件材料

請點擊圖片看大圖

JDZ軸向內壓式波紋補償器

編號 名稱 數量
1 波紋管  1
2 端接管  2
3 導流管  1
4 螺栓 n
5 螺母  4n

技術參數

請點擊圖片看大圖

JDZ軸向內壓式波紋補償器

通徑Diameter DN 波數Number of wave 壓力等級Pressure grade Mpa 波紋管有效面積Available area of bellows c㎡ 很大外徑尺寸Max size of external diameter mm 長度Length
0.25 0.6 1.0 1.6 2.5 法蘭Flange JDZ/F(mm) 接管connection tube JDZ/F(mm)
軸向補償量Axial compensation mm,f911度N/ram
32 8 25/21 22/26 20/26 18/63 15/98 16 110 160/250 264/210
16 50/11 46/14 41/14 36/32 31/47 220 224/291 316/320
40 8 25/28 22/44 20/44 18/89 15/106 23 130 164/259 269/260
16 50/14 46/22 41/22 36/45 31/55 240 230/304 319/400
50 8 25/30 22/51 20/70 18/70 15/138 37 150 172/276 282/230
16 50/16 46/26 41/35 36/35 31/70 260 240/342 347/450
65 8 33/28 30/35 26/44 22/55 19/68 55 170 315/294 300/260
12 42/16 38/22 38/32 34/40 29/50 280 260/334 340/470
80 8 40/20 36/26 34/33 28/41 24/54 81 200 240/338 344/260
10 53/14 49/17 49/21 43/26 38/33 230 270/368 374/300
100 8 45/47 45/60 40/75 35/93 29/117 121 220 235/317 323/280
10 76/26 74/32 64/40 57/50 49/63 260 305/381 387/320
125 6 48/38 42/47 38/59 34/74 29/92 180 250 282/314 316/320
8 85/23 77/29 66/36 58/45 50/56 290 382/386 388/360
150 6 49/42 44/50 40/62 34/78 29/97 257 250 282/339 338/320
8 79/34 71/43 64/51 54/59 46/65 290 356/399 402/360
200 6 52/49 46/55 42/68 38/78 34/111 479 300 280/348 348/370
8 73/31 65/44 59/52 53/58 48/78 340 340/402 402/420
250 6 72/30 63/34 59/42 52/45 47/55 769 300 315/379 415/420
8 108/16 97/21 87/35 79/39 71/47 360 393/459 493/460
300 6 72/51 65/55 59/59 52/65 47/71 1105 340 366/427 466/488
8 108/32 97/35 87/37 79/41 71/45 400 464/525 564/520
350 6 72/58 65/62 59/67 52/74 47/81 1307 340 397/452 497/480
8 10/38 7/41 87/44 79/48 71/47 420 509/564 609/540
400 6 72/54 65/58 59/62 52/68 47/75 1611 340 412/478 512/480
8 108/36 97/39 87/43 79/47 71/52 420 522/588 622/560
450 6 108/32 97/35 87/37 79/41 71/45 1972 340 403/498 503/500
8 162/20 145/22 131/23 118/25 106/28 450 503/658 603/590
500 6 108/59 97/64 87/68 79/75 71/82 2445 340 431/523 531/500
8 162/34 145/37 131/39 118/43 106/48 450 531/665 631/600
600 6 108/74 97/80 87/85 79/94 71/103 3534 380 478/548 578/540
8 162/42 145/45 131/49 118/53 106/60 658/679 758/640
700 4 108/67 97/72 87/77 79/85 71/95 4717 1110 490 550
6 162/42 145/45 131/49 118/53 106/60 690 670
800 4 120/88 108/95 102/102 94/112 82/123 5822 1265 502 560
6 183/67 164/72 156/77 144/85 125/93 610 600
900 4 120/84 108/90 102/97 94/107 82/117 7620 1186   620
6 183/60 164/65 156/69 144/76 125/84   720
1000 4 120/91 108/98 102/105 94/166   9043 1286   690
6 183/59 164/65 156/71 144/81     790

產品服務

專業制造、專業服務,駱盈為你創造更多價值 !
不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求,寬度超過標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答。
售中服務
1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

訂貨流程與須知

1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
3、具體商定:交貨期、特殊要求等事宜。


訂貨須知
1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
